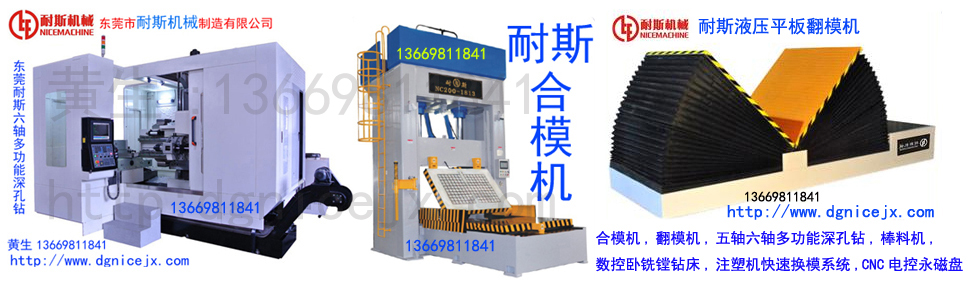

東莞耐斯機械近期傾力打造功能最強大的400噸磁盤合模機是耐斯公司針對中、大型模具，
專推出的一款新型立式合模機。該種機型在傳統立式合模機的基礎上作了重大的技術改進。
該系列合模機分磁盤式和壓板式兩種規格，模具可實現0-180°翻轉。磁盤式采用電控永磁，
無需上緊固螺絲，大大節約了鎖模時間，采用PLC控制，人機界面操作簡便、快捷、安全可靠。
整機采用框架結構，機身焊后采用振動時效去應力處理，結構穩定，剛性好、變形小、壽命長，
精度可長期保持。
耐斯400噸磁盤立式合模機特點：
1． 機架采用焊接式分體結構，分體間用格林柱拉緊，經回火處理，剛度大、變形小。
2． 壓板式上、下工作臺及導軌均采用球墨鑄鐵制作，平面度好，精度高，變形量小。
3． 磁盤式采用電控永磁盤，斷電不斷磁，使用中無需供電，磁力強，既安全又省電。
4． 安全裝置齊全，有安全光柵、防落油缸、鎖緊油缸、安全支撐架等防護設備。
5． 液壓系統采用吸震裝置，減小液壓沖擊，保證設備精度。
6． 液壓系統具有低壓保護裝置，防止碰穿、插穿位損壞。
7． 系統可采用高速合模產生沖擊，使壓印紅丹效果極佳。
400噸磁盤 合模機主要技術參數表
|
|
NC400-3020
|
|
最大合模力（T）
|
400
|
|
最大提升力（T）
|
100
|
|
主油缸最大行程
|
2400
|
|
開模空間
|
2600
|
|
翻轉角度（度）
|
0-180°
|
|
最大容模尺寸
|
3000X2000
|
|
整機占地尺寸
|
8100X7000X7850
|
|
快速上升/下降速度（mm/sec）
|
80/80
|
|
慢速上升/下降速度（mm/sec）
|
25
|
|
上磁盤吸力
|
345
|
|
下磁盤吸力
|
90
|
|
上磁盤翻轉能力
|
18
|
|
下磁盤承載能力
|
40
|
|
頂出能力
|
15
|
|
頂出行程
|
200
|
|
電機功率（KW）
|
37
|
|
下工作臺移出行程
|
4400
|
|
機床重量
|
80左右
|
東莞耐斯機械翻模機平板翻模機特點：
液壓平板翻模機跟機械式翻模機不同的是采用了液壓系統作為動力驅動兩塊模板翻轉帶動模具翻身。設備的主要優點是平時不需要使用設備時可將兩塊模板放平成180度,更節約空間。
耐斯平板翻模機的主要特點：
1、機器可下沉安裝,不占用生產空間。
2、采用進口電氣配件，安全、可靠，操作方便。
2、兩塊模板分開翻轉，平時不使用設備時在平放。
3、解決有些模具在傳統90度翻模機上翻轉后不方便裝吊環的問題。
NCF系列翻模機技術參數：
|
型號
|
NCF-5
|
NCF-10
|
NCF-15
|
NCF-20
|
NCF-30
|
NCF-50
|
|
翻轉能力(T)
|
5
|
10
|
15
|
20
|
30
|
50
|
|
翻轉時間
|
20
|
25
|
30
|
35
|
40
|
50
|
|
臺面尺寸
|
1100x1000
|
1400×1270
|
1600×1400
|
1800×1500
|
2000×1715
|
2200×2000
|
|
臺面高度
|
550
|
700
|
750
|
760
|
